德克森儀表廠家講解電磁流量計表頭接線：
普通狀況下我們都是談電磁流量計裝置及運用請求，很少留意的流量計的銜接電線電纜特性及銜接請求，其真實流量計的運用過程中，銜接電線電纜是十分重要的。下德克森儀表（淮安）有限公司就電磁流量計銜接線請求作細致引見。
二芯線（接勵磁輸出）：紅色線接COIL1/黑色線接COIL2
三芯帶屏蔽線：紅色10芯線接“SIGA”/白色13芯線接“SIGB”/屏蔽線接“GND”
流量信號線

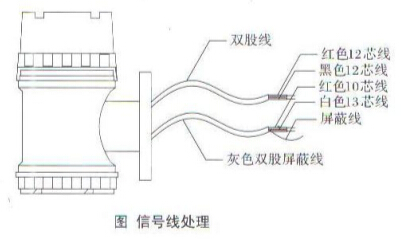

轉換器與傳感器配套運用時，對被測流體電導率大于50µS/cm的狀況，流量信號傳輸電纜能夠運用型號為RVVPB2*0.12*280mm2的聚氯乙烯護套金屬網屏蔽信號電纜。運用長度應不大于100mm。信號線與傳感器配套出廠。信號線的處置可按圖停止。
勵磁電流線
勵磁電流線可采用二芯絕緣橡皮軟電纜線，倡議型號為PVVP2*1.12*250mm2。勵磁電流線的長度與信號線長度分歧。
輸出與信號線
一切輸出與電源線由客戶依據實踐狀況自備。但請留意滿足負載電流的請求。
脈沖電流輸出、報警電流輸出外接供電電源盒負載見圖。運用理性負載時應如圖加續流二極管。
接地線銜接
轉換器殼體接地端子應采用不小于1.6mm2接地銅線接大地。從轉換器殼體到大地的接地電阻應小于10Ω。
