技術參數
液體水阻范圍：0—500kΩ（自動跟蹤）
模擬顯示：一組變色發光二極管（最多19點，特殊規格可達38點）以汽紅水綠方式配合標尺刻度顯示即時液位值。
數字顯示：一位符合管三位數碼管（或四位數碼管）以數字方式顯示即時液位值。
超純陶瓷電極至二次儀表引線長度：≤200m
隔離輸出：0～10mA（RL＜1kΩ＝，4～20mA（RL＜500Ω）（線性）
報警輸出觸點容量：AC220V，1A；
可供四組（上下限各二位）常開常閉觸點，特殊要求，可供六組且可進行五組、四組不同組合（三上三下、三上二下、二上三下、三上一下、一上三下）常開觸點。
機內直流電池供電時間≥1小時
工作電源：AC220V±10%，50Hz±1Hz
儀器工作條件：環境溫度：-10℃～+45℃；相對濕度：≤85%
儀表開孔尺寸：152+1×76+1或152+1×152+1mm
儀表外型尺寸：豎式：80×160×150mm（寬×高×長） 方型：160×160×150mm（寬×高×長）
橫式：160×80×300mm（寬×高×長） 壁掛式：173×225×80mm（寬×高×厚）
技術指標
|
工作壓力
|
2.5Mpa≤PN≤32Mpa
|
|
筒體規格
|
Φ89×12；Φ108×15
|
|
連通管規格
|
Φ38×5
|
|
排污管規格
|
Φ28×4 20G
|
|

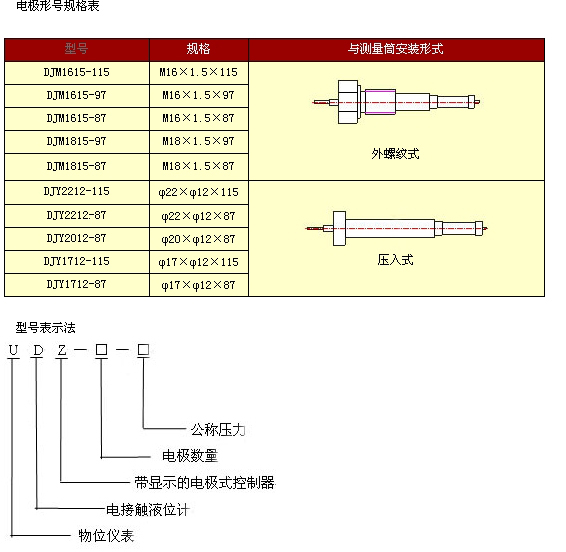

電極安裝形式
|
分壓入、旋入式兩種
|
|
二次儀表技術參數
|
|
|
環境溫度
|
-10℃～+45℃
|
|
相對濕度
|
80% 無凝結
|
|
電 源
|
220VAC±10%, 50Hz 電流＜1A
|
|
功 耗
|
＜10VA
|
|
安裝方式
|
豎式盤裝
|
|
外形尺寸
|
280*80*160（mm) (長*寬*高）
|
|
儀表盤開口尺寸
|
152*76（mm)
|
