DKS-YC500音叉物位開關是通過壓電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。該產品可以對料罐的高低位進行檢測、控制和報警，適用于各種液體、粉末、顆粒狀固體。它實用簡單、運行可靠、適用性強基本上是免維護的、音叉和輸出均有工作狀態，均用發光二極管指示,可依據習慣調整狀態指示，并配有三種輸入方式（直流24V、交流110V和交流220V)和多種輸出方式（直流電流輸出型、繼電器接點輸出型、直流電壓輸出型）。所有類型均有高或低故障報警模式和可選擇的儀表開關靈敏度。

二、技術參數

介質溫度范圍：-20℃～150℃

環境溫度：-20℃～80℃

環境濕度：≤95%RH

被測介質：液體、粉末或顆粒狀固體

被測介質密度：固體≥0.1g/cm3

                         液體≥0.7g/cm3

被測固體顆粒尺寸：≤10mm

液體粘度MAX：＜1000mm2/s

被測介質安息角：≥200

壓力范圍：≤4MPa

殼體材料：壓鑄鋁合金

叉體材料：316不銹鋼

防爆等級：DIIBT4

外殼防護等級：IP65

連接方式：G1”、1”NPT螺紋（其他用戶選定）；

                 法蘭（用戶選定）

電氣參數：

1、供電電壓：DC24V；AC220V   50HZ

負荷：8A  220V  AC      8A   24V   DC

2、輸出信號：繼電器輸出

3、電源功耗：≤2W

音叉振動頻率：300±50Hz

環境振動等級：V.L.4加速度不大于1g

開關信號動作時間：1-60S

三、電氣連接

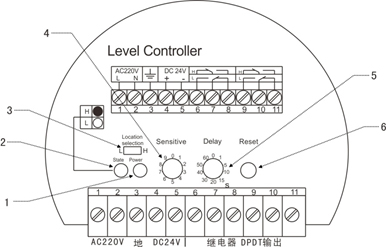

儀表接線見圖所示，儀表接線端的1、2為AC220V，3為大地，4、5為DC24V。6、7、8、9、10、11為兩組繼電器輸出。

1、電源指示燈   2、動作狀態指示燈     3、上限、下限報警設置開關

4、靈敏度調節   5、動作釋放延遲調節   6、復位按鍵

紅燈-電源指示  綠燈-叉體狀態指示

調試：當限位報警選擇L,叉體振動以綠燈滅指示，接線端子6和7，9和10為常閉，7和8，10和11為常開，物體碰到叉體時叉體停振，綠燈亮，繼電器觸點翻轉6和7，9和10斷開，7和8，10和11閉合。調整延時旋鈕報警釋放延遲1-60秒。

限位報警選擇處于H狀態，叉體振動綠燈亮為指示，接線端子6和7,9和10為常開，7和8，10和11為常閉，物體碰到叉體時，綠燈滅，繼電器翻轉6和7，9和10閉合，7和8，10和11斷開。調整延時旋鈕報警釋放延遲1—60秒。

一般情況下將狀態調在L段即可，以選擇繼電器輸出端子實現上下限報警。

靈敏度調整：根據介質的密度調整，密度越低靈敏度應調整越高。

現場振動比較強烈的情況下造成的誤報可將靈敏度適當降低來解決。

當狀態指示選擇好后，按說明接線，確認無誤后，接通電源，用手輕觸音叉端面模擬有物料時，狀態指示燈應變換狀態，手離開后狀態指示應復原。如此反復幾次，確認工作正常后方可準備在現場安裝。
