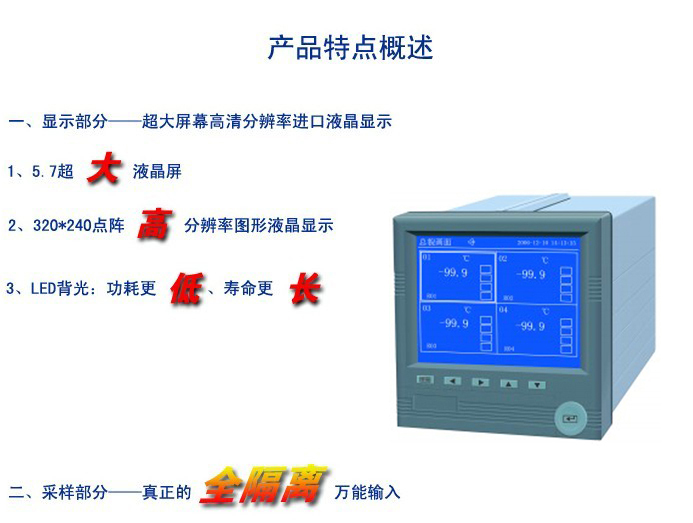

主要技術指標
基本誤差

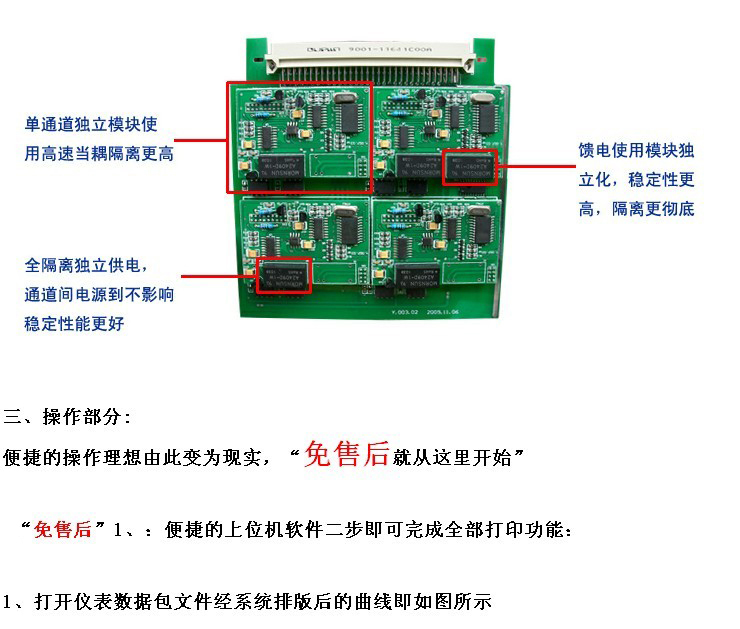

±0.2%F.S,全隔離單模塊1-16路多種信號輸入，隔離阻抗：20MΩ @ 500V

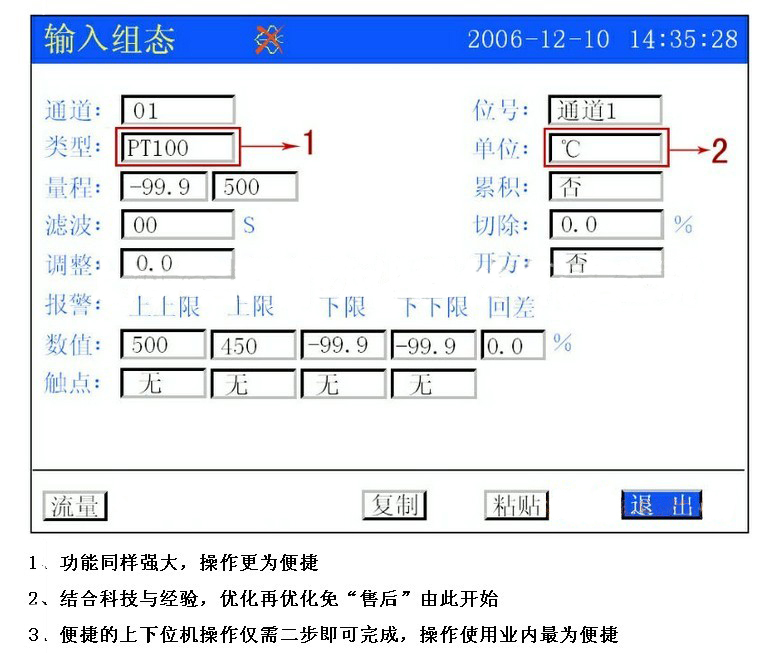

輸入部分
輸入規格：
|
輸入
|
類型
|
量程范圍
|
|
電流
|
0～10mA、4～20mA
|
-999～9999℃
|
|
電壓
|
0～20mV、0～100mV、0～5V、 1～5V
|
-999～9999℃
|
|
熱電阻
|
Pt100
|
-99.9～850℃
|
|
Cu50
|
-50.0～150℃
|
|
電阻
|
0～400Ω
|
-999～9999℃
|
|
頻率
|
0～30kHz，
（高電平：8.5～30V，低電平：0～4.5V）
|
0～30kHz，
|
|
熱電偶
|
B
|
250～1820℃
|
|
E
|
-148～1000℃
|
|
J
|
-148～1200℃
|
|
K
|
-148～1370℃
|
|
S
|
-50～1760℃
|
|
T
|
-40～400℃
|
|
輻射高溫計
|
F2
|
700～2000℃
|
輸出規格：
電流：4～20mA，負載能力750Ω（最大）
通訊：RS232/485通訊接口
波特率：1200、9600、19200、38400、57600可選

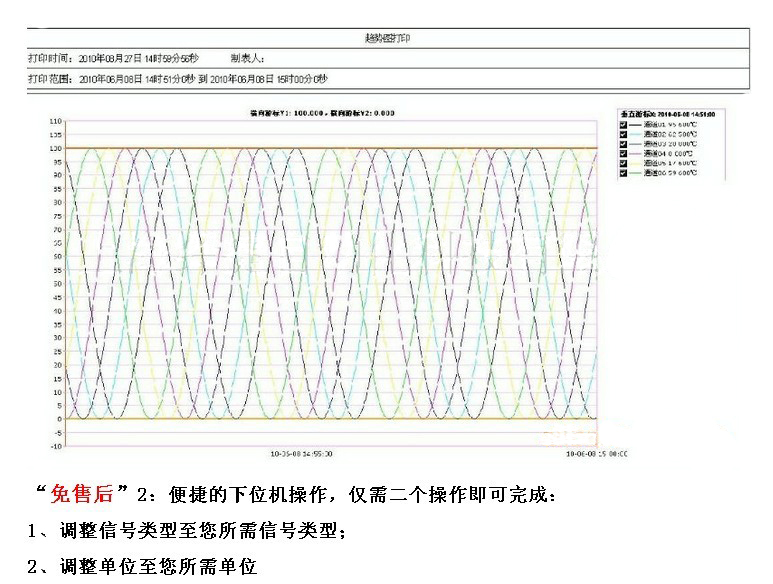

打印：RS-232C直接連接串行微型打印機
報警：最多12個繼電器接點，觸點負載3A@230VAC/1A@30VDC
精度
實時顯示：±0.2% F.S.；曲線顯示：±0.5% F.S.；
追憶精度：±0.2% F.S.；共模抑制比：>120dB；
串模抑制比：>50dB 注：熱電偶應去掉冷端誤差。
記錄間隔
1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒。
記錄容量
64/128/192/248MB（FLASH容量可選擇）。
數據轉存和備份
256M～2G優盤可選。
記錄時間

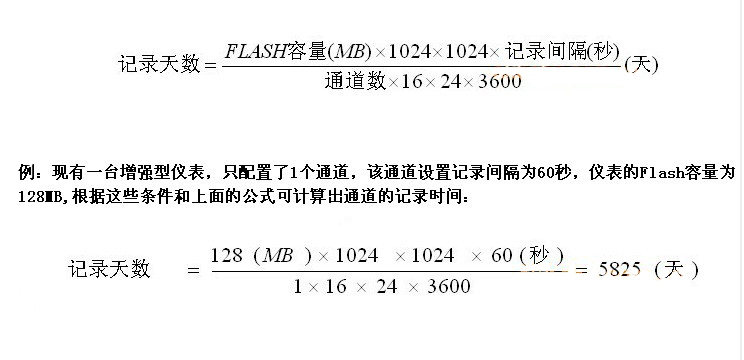

通道記錄時間的長短與FLASH存儲器容量、輸入點數及該通道的記錄間隔有關，計算公式如下：
n 供電
新型開關電源，85～265VAC，45～65HZ，功耗≤35W

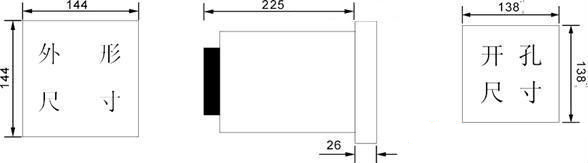

n 尺寸
外型尺寸：144×144×220mm
開孔尺寸：138×138mm±1mm
n 保存條件
溫度：-20～60℃，避免日光直曬
濕度：<85%RH（無凝結）
n 工作條件
溫度：0～45℃
濕度：10%～85%RH（無凝結）
n 配件另售
|
產品
|
規格
|
|
U盤
|
1G、2G、4G（可選）。
|
|
通訊線
|
RS232通訊連接線、RS485通訊連接線。
|
|
通訊轉換模塊
|
無源轉換器（RS232轉RS485）。
|
|

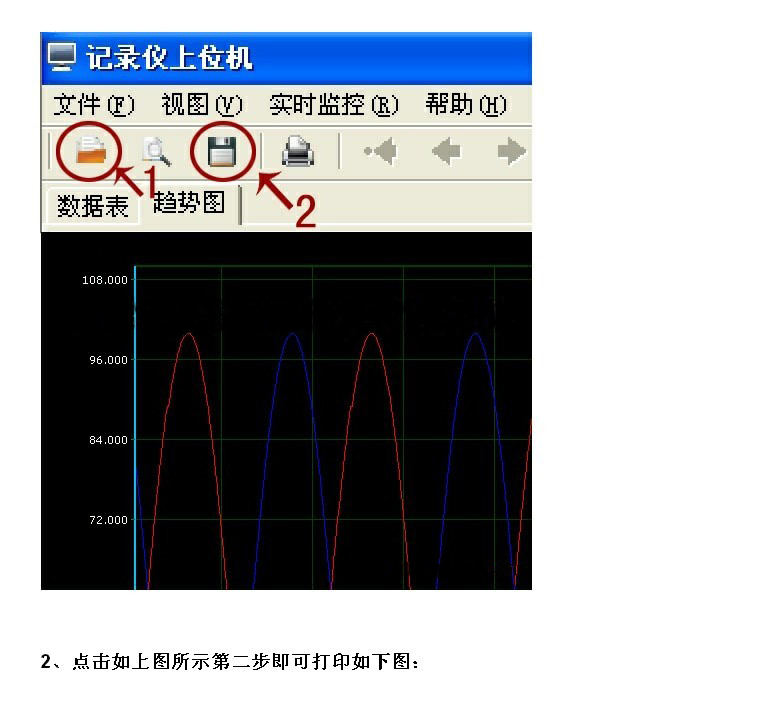

軟件
|
上位機管理軟件（訂購?fù)ㄓ嵓?/span>USB功能時免費提供）。
|

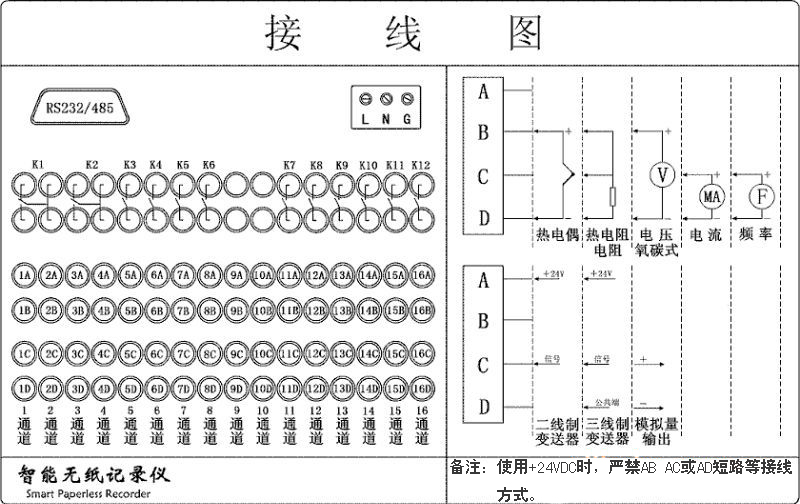

n 接線示意圖
如下圖所示：
- 報警接線端為K1~K12
- 熱點偶接線為BD端，其中B接正端，D接負端
- 電壓接線為BD端，其中B接正端，D接負端
- 電流接線為CD端，其中C接正端，D接負端
- 熱電阻接線為BCD端，其中BC短路為益端，D接另益端
- 需24V供電的二線制變送器接線為AC端，其中A端接24V電源，C接信號端
- 需24V供電的三線制變送器接線為ACD端，其中A端接24V電源，C接信號端，D接負端
- 注：使用24VDC時，嚴禁AB、AC、AD短路等接線方式
