概述
DKS-LDF分體式電磁流量計是益種根據法拉電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁。電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
工作原理
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生益磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。
E＝KBdV
式中: E――――為電基間的信號電壓(V)
B――――磁通密度(T)
d――――測量管內徑
V――――平均流速(m/s)
式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E＝KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。
由E＝KBdV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性。
1、量程范圍確認
一般工業用電磁流量計被測介質流速發2～4m/s為宜，在特殊情況下，流速應不小于0.1m/s，不大于８m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電基上附著的粘滯物的作用，有利于提高測量精度。在量程Ｑ已確定的條件下，即可根據上述流速Ｖ的范圍決定流量計口徑Ｄ的大小，其值由下式計算：Q=V·π(D/2)2=0.002826VD2
Q：流量(/h)
D：管道內徑
V：流速(m/h)
產品安裝及使用
1、對外部環境的要求
a、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。
b、流量計最好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。
c、流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。
d、為了安裝、維護、保養、方便，在流量計周圍需有充實的安裝空間。
e、流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

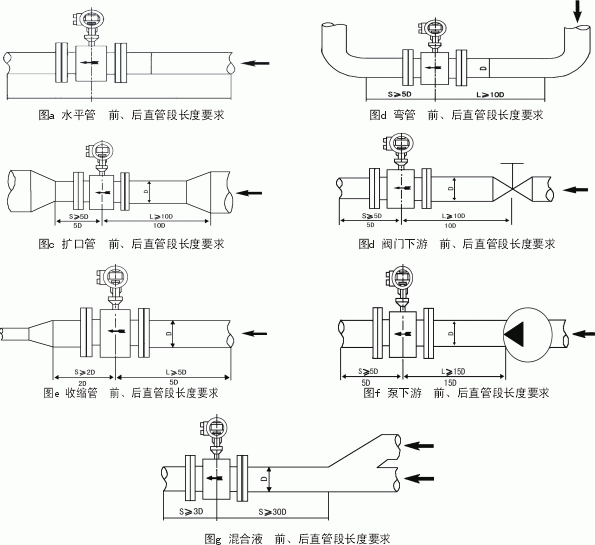

2、對直管段的要求
為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度(也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝)。
|
管道安裝類型
|
安裝示意圖式
|
標準管道
|
|
前直管道L
|
后直管道S
|
|
水平管
|
圖a
|
5D
|
3D
|
|
彎管
|
圖b
|
10D
|
5D
|
|
擴口管
|
圖c
|
10D
|
5D
|
|
閥門下游
|
圖d
|
10D
|
5D
|
|
收縮管
|
圖e
|
5D
|
2D
|
|
汞下游
|
圖f
|
15D
|
5D
|
|
混合液
|
圖g
|
30D
|
3D
|
3.對工藝管道的要求
流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。
a、上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN (式中DN：傳感器內徑，D：工藝管內徑)
b、工藝管與傳感器必須同心，同軸偏差應不大于0.05DN

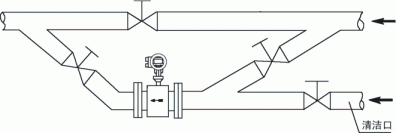

4、旁通管的要求
a、 方便流量計的檢修 b、 對重污染流體必須安裝 c、流體不能停止而流量計需清洗

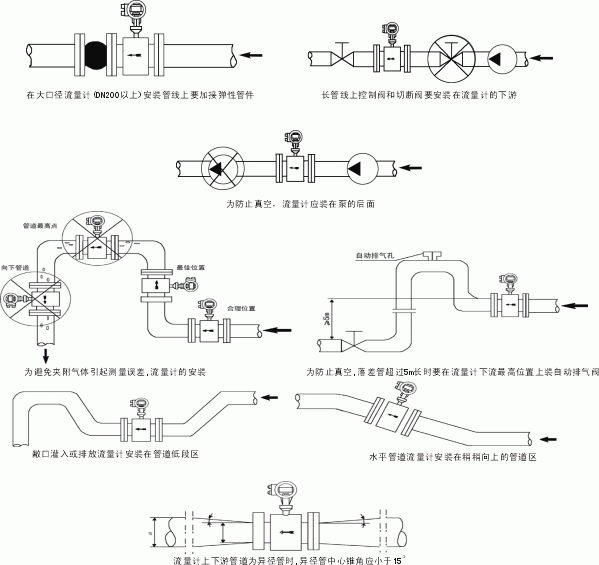

5、流量計在管線上的安裝要求
6、傳感器的接地

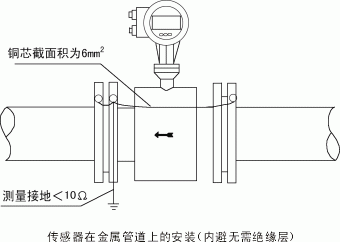

為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾，傳感器應有良好的單獨接地線，接地電阻<10Ω。在連接傳感器的管道內若涂有絕緣層或是非金屬管道時，傳感器兩側還應加裝接地環。 a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層，按下圖接地。

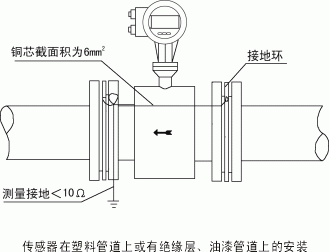

b、在塑料管道上或有絕緣層、油漆管道上的接地方式：傳感器上的兩端面應加裝接地環，使管內流動的被測介質與大地短接，具有零電位。否則，電磁流量計無法正常工作。(見下圖)

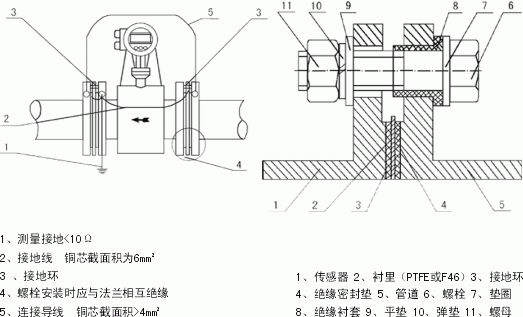

7、傳感器在陰極保護管道上的安裝
防護電解腐蝕的管道通常在其內壁和外壁是絕緣的，因此被介質沒有接地電位。所以，傳感器必須使用接地環。具有陰極防腐蝕保護的管道，傳感器與兩側連接管道之間常是絕緣的，所以介質對地是不導通的，安裝時要注意下列各點：
a、接地環要裝在傳感器的兩端面上，他們必須與工藝管道的法蘭絕緣，通過接地線2與傳感器相連，接地環的材質應能耐介質的腐蝕，制造廠通常提供的 標準材料是不銹鋼(1Cr18Ni9Ti)
b、儀表兩側工藝管的法蘭應該用截面積為4mm2的銅導線繞過傳感器相連,使陰極保護電位與傳感器之間隔離。必須要注意，不要連接到傳感器上去。 c、法蘭連接螺栓必須與工藝管道的法蘭絕緣，用戶必須自備絕緣材料制造的襯套和墊圈。詳見下圖示意。

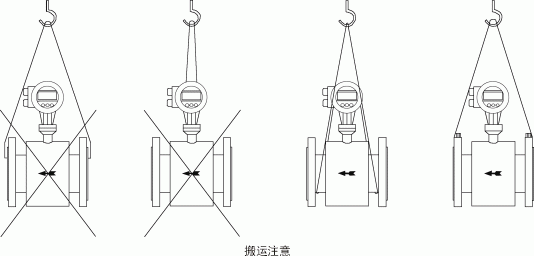

8、電磁流量計的搬運
9、流量計安裝時注意事項
a、安裝尺寸一定要計算準確，否則容易泄露或安裝不上。
b、流體流向必須與傳感器表面上的流向箭頭保持一致。
c、流量計的電極軸線必須近似水平，否則影響測量精度。
d、傳感器兩邊的法蘭必須保持平行否則容易泄露。
e、為了避免在安裝后形成旋渦流動，應保證工藝配管、密封件、流量計同軸連接不能錯開。
f、安裝流量計時，嚴禁在緊靠流量計法蘭處電焊施工，以免燒傷流量計襯里。
g、對不同性質的工藝管道，應采用相應的接地方式(見傳感器接地)。
h、對于腐蝕性介質，最好應垂直安裝，被測介質自下往上流動，這樣可以避免固體顆粒在流量計管道中沉積,使襯里腐蝕均勻，延長使用壽命。
i、對于測量管口徑大于200mm，為了方便，可采用伸縮頭
